NOG系列超精密外圆磨床超精密

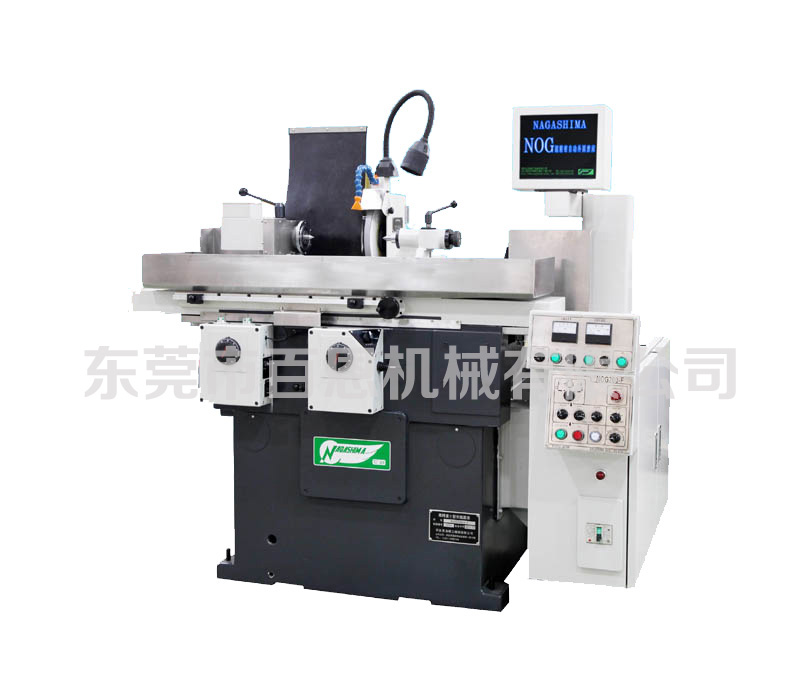

NOG系列超精密外圆磨床——长岛精工磨床

1.真正的微米磨削，机床上下最小进给量0.1μm,上下及前后标准配置0.1μm高精度光栅尺和显示器显示实际移动位置。

2.超长的使用寿命，机床主要结构采用对称设计，充分保证了机床的刚性和稳定性，上下导轨面及重要接触面全部采用手工精心刮研制作，使机床精度有优秀的保持性。

3.严格的品质承诺，长岛精工的磨床上下机械定位及重复定位10年无偿保证±1μm以内，品质的承诺，更是实力的体现。

特点

------------------------------------------------------------------------

NOG-F超精密小型外圆磨床特：

◈1、NOG超精密复合小型外圆磨床主要用于精密外圆磨削，适用于陶瓷、超硬合金等各种材料的加工。

◈2、NOG机床配置本社研制开发的实际位置显示控制系统.适用于精密部品、精密模具、精密工量具等精密磨削用生产型高精度外圆磨床。

◈3、导轨面采用本社开发设计六面滑动导轨面双V构造。导轨面采用人工精密刮研而成，因而具有滚动导轨和静压导轨所不能达到的高精度、高刚性、高抗振性及微量进给的准确性。

◈4、NOG外圆磨床各轴配置独立手轮，从磨床床面到加工工件高度过低的设计，提高了工件装夹换序准备工作的简易性，可简单进行外圆磨削。

◈5、机床全部导轨面及接触面为手工精密刮研，真正确保机械能够长期稳定进行高精度磨削。

◈6、NOG机床前后轴、左右轴、上下轴标准配备手动进给采用电子手轮。使其在自动加工的同时，也可以迅速转换为手动加工。

参数

------------------------------------------------------------------------

项目				单位	NOG-200X-F（全自动型）
基本动作			前后		手动及自动（在自动加工时）
			左右		手动及自动
工作能力	顶尖距			mm	220
	中心高度			mm	80
	回转直径			mm	φ80
砂轮	尺寸			mm	最大φ255~最小φ215×φ50.8
	转速			rpm	0~3000（无级变速）
砂轮架（前后）	全程移动量			mm	150
	快速行程			mm	25
	手动进给	快速进给功能			标准
		进给方式			手动电子手轮可三档位切换
		手轮每转进给量		mm(直径)	1.0		0.1		0.01
		手轮每格进给量		mm(直径)	0.01		0.001		0.0001(0.1μm)
	粗、中、精磨削			mm	任意量设定
	纵向进给磨削	每次进给量	粗段	μm	0.1, 0.2, 0.3, 0.5, 0.7, 1, 1.5, 2, 3, 5, 7, 10,15,20
			中段	μm
			精段	μm
		进给方式			左右两侧或单侧
	无火花研磨次数			往复	0，1，2，4，6，
工作台（左右）	旋转角度				10°（逆时针方向）~3°（顺时针方向）
	最大移动量			mm	360
	自动进给	速度范围（选择）		m/min	0~2
		换向方式			传感器检测方式及设置方式
	手动进给	电子手轮		mm	电子手轮3档倍率切换
		手轮旋转一周		mm	10	1		0.1
		手轮最小刻度值		mm	0.1	0.01		0.001(1μm)
头架	工件采用两顶尖固定或三爪卡盘夹持	主轴转速		rpm	标准配置0~1000无级变速
		主轴锥孔			MT No.2
		旋转角度（手动）			0~60°（逆时针方向）
尾座	（顶尖座）标配	行程		mm	20
		锥度			MT No.2
电机	砂轮主轴电机			KW	1.5（伺服电机）
	砂轮架前后电机			KW	0.4（伺服电机）
	工作台左右电机			KW	0.75（伺服电机）
	主轴电机			KW	0.4（伺服电机）
润滑方式					全自动润滑（自动检测油量不足）
机床面地长×宽				mm	2000×1600
机床重量				kg	约1500

【标准附属品】【特殊附属品】

1、标准砂轮及砂轮卡盘 1、各种冷却装置

2、三爪卡盘 2、机床照明灯

3、平衡轴 3、顶尖及动力卡盘

4、简易砂轮修整器
